金刚石拉丝模具及其设备的变革

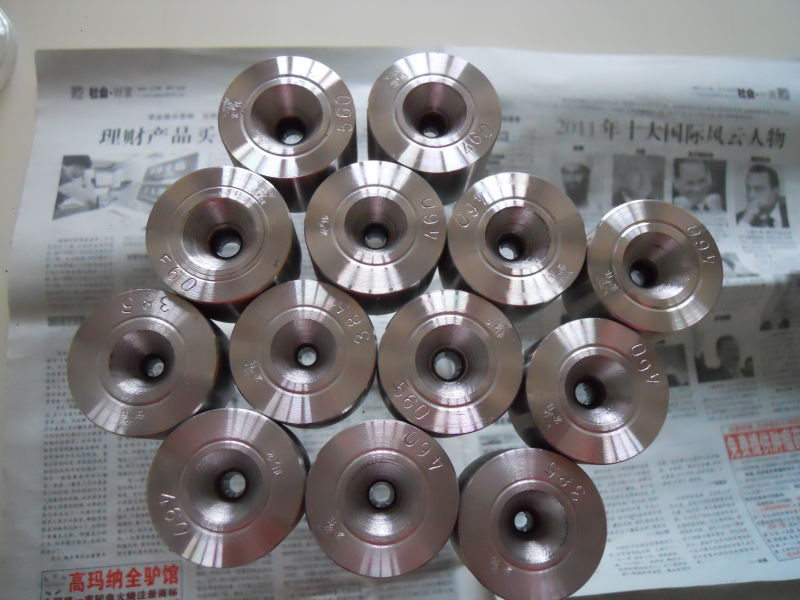

机械行业，设备变革更新越来越快，我们来看看金刚石拉丝模具及其设备的变革。
　　
　　第一代为机械研磨式，采用机械研磨的方式制造和维修金刚石拉丝模具，此方式的效率极低，磨出的模具孔型差，目前已很少采用。
　　
拉丝模具设备　　

    第二代为电子管磁致伸缩式，将电子管放大器提供的电信号，通过磁致伸缩式换能器转换成机械能，用来研磨金刚石模具。此类机型的缺点是磁致伸缩式换能器的转换效率太低，且需要外接循环冷却水对其冷却。设备故障率高，目前使用的厂家不多。
　　
　　第三代为晶体管压电式，将晶体管电源提供的电信号通过压电陶瓷换能器转换成机械振动，它的优点是压电陶瓷转换效率高，且不需要外加冷却系统。设备体积减少，到目前为止此种机型应用最多，逐步取代老式机械研磨机和电子管磁致伸缩式研磨机，成为拉丝模具制造设备的主流。其缺点包括∶晶体管电路谐波失真大，换能器易产生横振，用此类机型制造天然金刚石微小孔径模具时，金刚石容易破碎和断裂，成品率低。大功率输出时，晶体管易损坏，无法用来制造超大孔径聚晶金刚石拉丝模具。
　　
　　第四代为精密集成化压电式超声波电火花复合加工技术和设备，由北京市电加工研究所研制和开发。此类机型采用大功率顶级音响集成电路，配以微精电火花电源通过压电陶瓷式钛合金换能器的转换，对金刚石拉丝模具进行超声波、电火花复合加工。它的特点是作为提供超声信号的高保真音响放大器芯片，内部电路功能强大，包含自动增益控制电路（AGC）、温度过热保护电路、负载短路保护电路，具有总谐波失真小、低噪声的优点。钛合金换能器阻抗低、Q值高、内部损耗小、机械强度高、寿命长、性能稳定、转换效率更高。极品音响电路和压电陶瓷式钛合金换能器的结合，产生非常纯正的超声波，绝无杂波与横振。用它加工的金刚石拉丝模具孔型好，表面光洁度高。加工大孔径聚晶金刚石模具时，若配以复合电火花，加工效率倍增。
　　
　　第四代机型与第三代机型
　　
　　小功率型第四代精密集成压电式超声波加工机BDC-50FBDC-50F精密集成压电式超声波加工机是BDC-50系列的最新改进机型，该机主要加工孔径在Φ2.0mm以下的各种类型金刚石拉丝模具。它的柔性加工特性适合加工天然金刚石和大颗粒人造单晶金刚石微小孔径拉丝模具，另具有以下特性∶
　　
　　-超声波电源采用顶级音响集成电路，具有自动增益控制、温度过热保护、负载短路保护、信号躁声控制功能，其总谐波失真小于0.01；
　　
　　-超声换能器采用增强型压电陶瓷结合钛合金变幅杆，且换能器系统全部封闭，内装冷却液，外壳采用散热结构，不用另加散热风扇，保证超声频率的稳定输出；
　　
　　-超声波输出大小采用数字电位器调节，性能可靠，使用寿命长，并具有断电记忆功能，操作十分方便；
　　
　　-采用薄膜轻触开关面板，外观精美，性能稳定，操作方便；
　　
　　-采用四位可预置数字式倒计时显示计数器，定时精度高；
　　
　　-磁悬浮式工作台的压力柔和，无机械共振，加工极小孔径的模具也不会断针；
　　
　　-机械结构设计精密，工作台端跳，径跳小于0.005mm，旋转、摇摆平稳，灵活；
　　
　　-主要技术指标∶超声波输出功率0-50W，超声波中心频率30.0KHz，频率跟踪范围28.0KHz-32.0KHz，加工表面粗糙度Ra<0.01钛，定时范围1秒-1小时。
　　
　　大功率第四代精密集成压电式超声波电火花复合加工机BDDC-250F
　　
　　近年来，有些国家已能生产直径大於50mm的聚晶金刚石胚料，对加工孔径大於10mm的拉丝模具需求越来越大。BDDC-250F系列集成化压电式超声波电火花复合加工机采用超大功率顶级音响集成电路，并配以微精电火花电源通过压电式钛合金换能器的高效率转换
